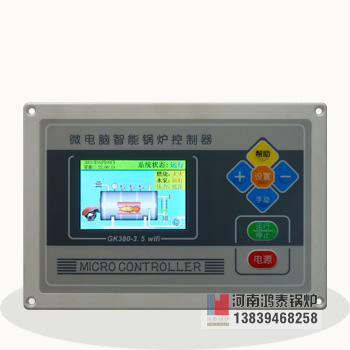

GK380-3.5微电脑智能锅炉控制器

GK380-3.5微电脑智能锅炉控制器

GK380-3.5系列智能锅炉控制器优选高性能微处理器,配置全彩液晶(TFT-LCD)显示而推出的新一代通用锅炉控制器,具有文字、图形、动画等显示功能。适用于燃油/燃气、生物质燃料、电加热的蒸汽锅炉、热水锅炉、开水锅炉,燃烧机、热风炉的自动控制。控制器采用ARM技术,实现了多种参数的精密测量、定值调节功能,其结构紧凑、操作方便、信息丰富,具有自动化程度高、应用广泛等优点。本说明适用于油/气热水、电热热水锅炉。
二、主要技术指标
2.1 输入
■ 一路水位检测
■ 一路热保检测
■ 一路水温检测(接PT100)
■ 燃烧器故障信号输入(AC220V有效)。
2.2 输出
■ 两路220V/16A输出容量(循环泵、备用泵)
■ 一路/三路220V/16A输出容量(燃烧机/电加热)
2.3 显示方式
■ 3.5寸超大高亮彩色LCD显示屏
2.4 使用条件
■ 电源:交流220V±10%(50Hz)
■ 功耗:≤8W
■ 工作环境:环境温度0~45℃,相对湿度≤85%。
■ 外形尺寸:高×宽×深=146.2×214.2×70mm。
■ 开孔尺寸:高×宽=123+1×191+1mm。
三、基本操作
3.1 参照对应炉型接线图正确接线,接通电源。
3.2 按 键,控制器打开,蜂鸣器鸣叫一声,显示屏点亮控制器自检3秒后进入待机状态.
3.3 待机状态按 键,屏幕右上角系统状态显示“运行”,控制器按所选控制要求运行。
3.4 运行状态按 键,屏幕右上角系统状态显示“待命”,控制器切换到待机状态。
3.5 按 键,关闭控制器,显示屏熄灭。
四、按键功能
4.1 键:开启/关闭控制器显示屏。
4.2 键:切换运行/待机状态。
4.3 键:打开参数设置界面,选择设置项,参数设置完成后,长按 键5秒退出设置界面。(15秒后无键动作自动退出)。
4.4 键
■ 设置状态:点按—设置数值递增;长按—设置数值快速递增。
4.5 键
■ 设置状态:点按—设置数值递减;长按—设置数值快速递减。
■ 报警状态:取消声光报警,故障排除后每按一次清除一个故障记忆。
4.6 键
■ 待机状态:按 键手动打开循环泵,再按此键关闭循环泵;
■ 设置状态:按 键,跳转到下一行设置项。
4.7 键
■ 报警状态:按一下 键,显示报警原因和解决办法,再按 键退出。
五、控制器使用
5.1 设置
■ 使控制器处于待机状态。
■ 按 键进入参数设置界面(此时如按 键则进入时间设定,按 键选择需要修改的内容),再按 键选择“停炉温度”,用 键、 键修改“停炉温度”至希望值,可设置范围:20~120℃。
■ 按 键“停炉温度”被保存记忆,显示“点火温度”,用 键、 键修改“点火温度”至希望值,可设置范围:0~115℃。
■ 按 键“点火温度”被保存记忆,显示“开泵温度”,用 键、 键修改“开泵温度”至希望值,可设置范围:0~120℃。
■ 按 键“开泵温度”被保存记忆,显示“停泵温度”,用 键、 键修改“停泵温度”至希望值,可设置范围:0~(开泵温度-2℃)。
■ 按 键“关泵温度”被保存记忆,显示“水泵选择”,用 键、 键修改“主泵/备泵”
■ 按 键“水泵选择”被保存记忆,显示“时段选择”,用 键、 键修改“开/关”至希望值。再按 键进入时段设置界面,修改定时参数
■ 长按 键退出设置界面。
5.2 时间设定
■ 在“系统:待命”状态下按 键进入设置界面后,再按下 键进入时间设定模式,按 键选择需要修改的内容,用 键修改至希望值。
5.3 定时功能设置
在设置界面下,按 键使光标到“时段设定”按一下 键,进入时段设定界面,按一下键,设定第一时段时间,用 键、 键设定要设定的时间,按一下 键键使光标到“停用”上,再按一下 键变为选用,一时段被开启,按一下 键回到停用,停止使用一时段,用键选择要设定的时段。其他时段设定方法相同。长按 键退出设置界面。使用时段控制后,如在时间段内显示“段内”,如不在时间段内显示“段外”
5.4 运行
■ 按 键,控制器自检3秒后进入待机状态。
■ 如果有故障则声光报警,同时显示故障源名称。
■ 按 键,使控制器进入运行状态。
■ 当出水温度低于"停炉温度"设定值时,启动燃烧器或加热器;水温达到"停炉温度"设定值时关闭燃烧器或加热器。
■ 水温低于"点火温度"时重新启动燃烧器或加热器
5.5 手动
■ 在“系统:待命”状态下按 键启动手动循环泵,再按一下 键选择关闭循环泵。
六、报警
6.1 超温报警
■ 当出油温度超过"超温报警"设定值时,控制器进入超温报警保护,蜂鸣器声报警,显示“超温”;同时关闭燃烧器或加热器。
6.2 缺水报警
■ 当水位低于水位电极时,进入缺水报警保护,蜂鸣器声报警,显示“缺水”同时关闭燃烧器或加热器
6.3 过热报警
■ 当热保开关断开时,如锅炉干烧,进入过热报警保护,蜂鸣器声报警,显示“过热”同时关闭燃烧器
6.4 温控报警
■ 当温度探头断开或短路时,进入温控报警保护,蜂鸣器声报警,显示“温控”;同时关闭燃烧器。
6.5 报警处理
■ 控制器一旦进入报警保护,所有已发生的故障都被记忆,在故障未排除之前, 键不被响应。
■ 按 (消音)键可停止声报警。
■ 故障排除后,每按一次 (消音)键清除一个故障记忆,直至所有记忆被清除,控制器回到待机状态。若有记忆不能清除则表示还有故障存在。
■ 故障排除后确认炉温、压力、水位等符合运行条件方可重新启动运行。
七、报警故障含义对照表
