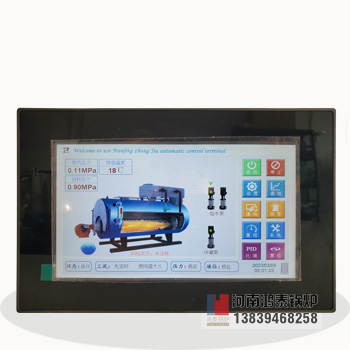

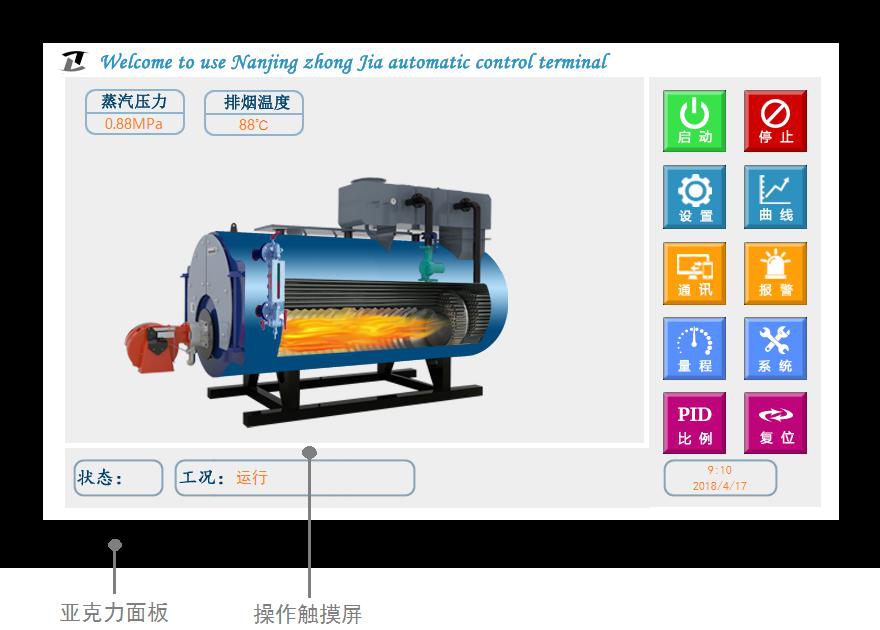

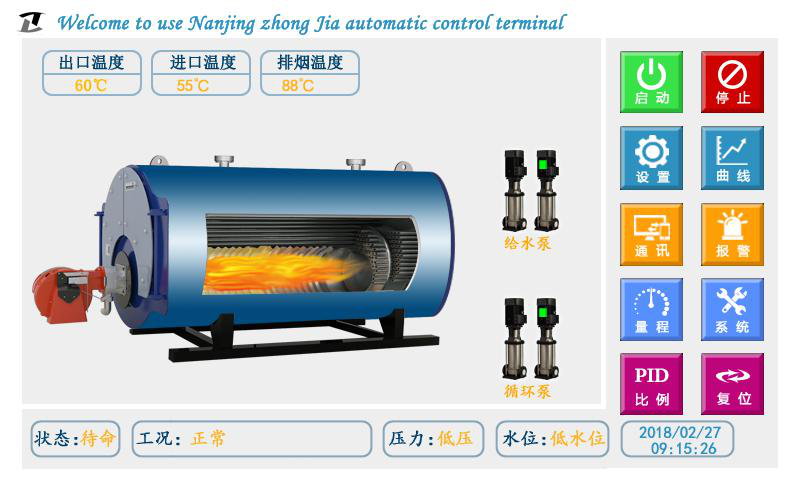

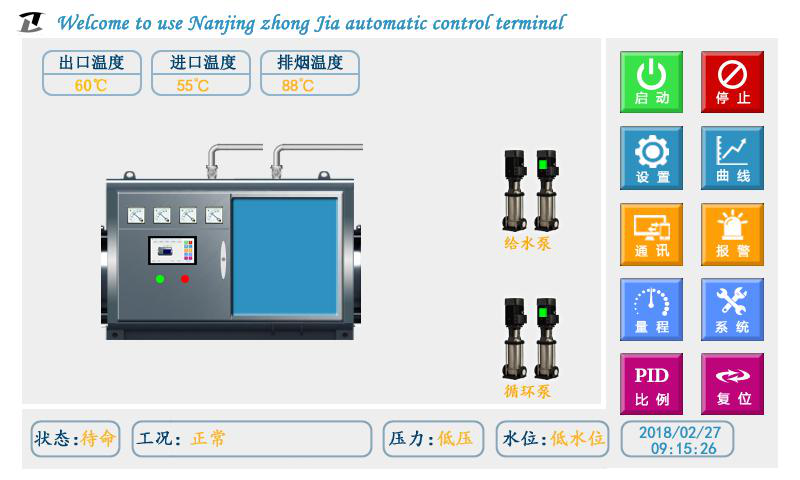

IPT2-2#系列7寸触摸屏锅炉自控终端

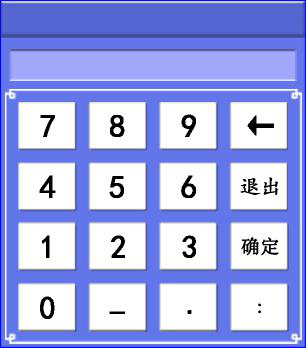

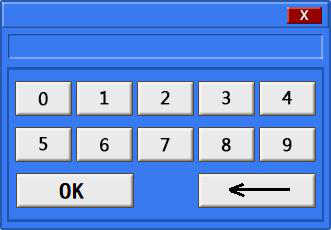

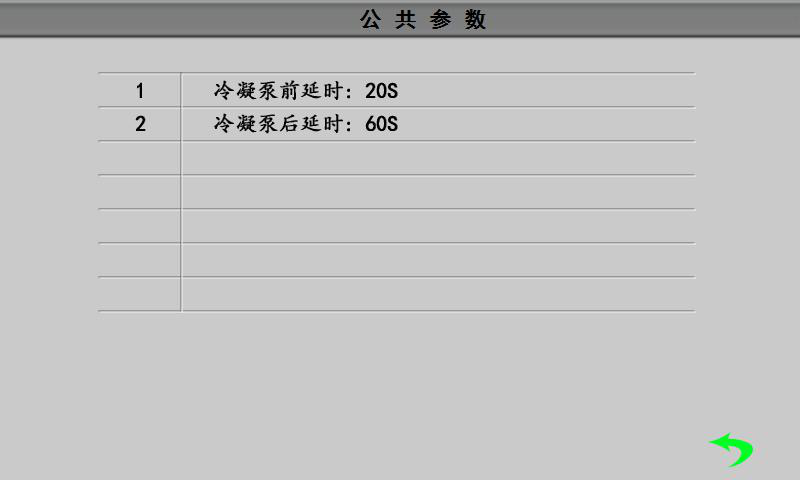

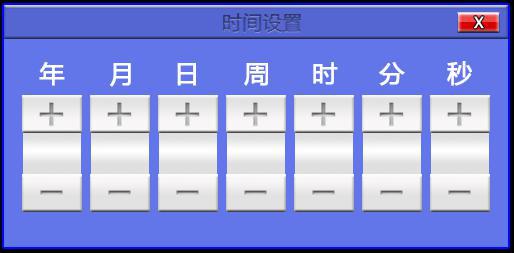

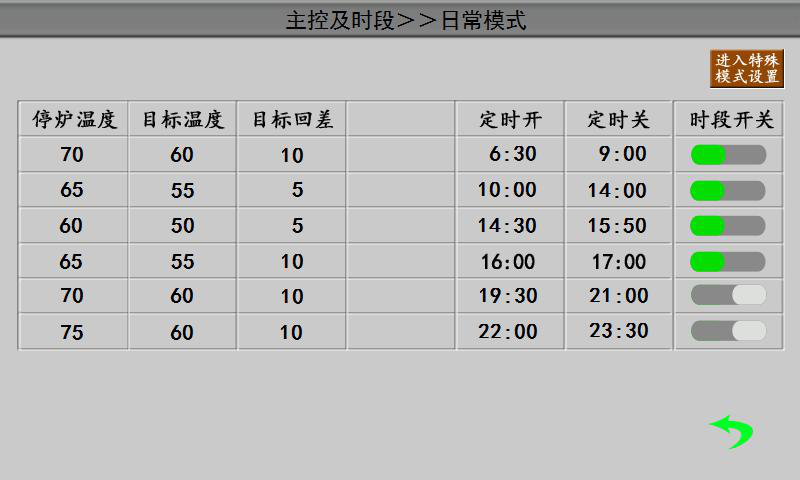

用户参数设置：按键，屏幕会弹出密码设输入界面（出厂密码咨询：13839468258）。 水位传感器
水位传感器使用水位电极。水位电极是利用水的导电性测量水位的传感器，当水位高于电极时，电极通过水和测量筒壳体之间形成回路；当水位低于电极时，电极和测量筒壳体之间没有回路。控制器通过检测该信号得到水位状态。
水位电极的公共端请务必接在测量筒的壳体上，切不可接在锅炉壳体或不锈钢外包上，更不能接在电源零线上！虽然这样接线有时也能够使控制器检测到水位，但会使水位检测的可靠性和稳定性下降，甚至可能烧毁控制器输入电路。
应注意保持水电极绝缘体部分的清洁，水垢或其他污物可能使电极两端的绝缘性能降低，导致控 制器无法分辨水位(由于绝缘性能降低，电极和公共端之间始终存在回路，控制器检测到的信号就会始 终显示有水)。
炉壁温度开关 炉壁温度开关应紧贴锅炉壳体(保温层内)固定，当炉壁温度高于整定值时，温度开关触点信号断 开。该信号反映锅炉水位是否低于传感器安装位置，是否可能存在干烧现象，可以作为极限低水位保 护的备份，进一步提高锅炉运行的安全性。
燃烧器熄火报警
当燃烧器程序控制器检测到燃气压力异常、风压异常、火焰中断或未点燃等异常，会立即停炉保 护，锁定程控器，并在燃烧器故障灯信号上输出 220V AC 电压信号。
控制器检测到该信号后，联锁关闭水泵等受控设备，在屏幕上显示报警信息并发出声光报警，提示司炉人员及时处理。
4.3 控制输出
接线
控制输出线请根据受控电器的功率选用适当截面积的铜质多股软导线，应注意端子接线的牢靠，否则通电后容易导致端子发热烧毁。
请与传感器弱电信号线分开穿管，走线中也应避免与传感器弱电信号线平行。必须平行走线时，请将2个线束间隔15cm或更大距离，避免将电磁干扰过多地导入弱电系统。
燃烧器控制
① 燃烧器控制输出为继电器常开触点的两端，无电源输出。
② 继电器触点容量为 10A/220VAC，使用时负载不应大于 500W。
③ 燃烧器控制输出可接燃烧器的启停控制端，也可串联在燃烧器的电源回路中。
加热组控制
① 控制输出为继电器常开触点的两端，无电源输出。
② 继电器触点容量为 10A/220VAC，使用时负载不应大于 500W。
③ 应外接适当功率的接触器和漏电保护器驱动加热组。
水泵(或补水电磁阀)控制
① 水泵控制输出为继电器常开触点的两端，无电源输出。通常将其串联在水泵的供电回路中。
② 继电器触点容量为 10A/220VAC，使用时负载不应大于 500W。建议接线时在该继电器回路串联 一个 20A 的保险丝作为过载保护。
③ 如水泵功率大于 500W 或要求使用三相供电时则应外接适当功率的接触器和热过载继电器。
电流输出 本控制器具有两路 4～20mA 输出通道，可以用来实现连续调节功能，可配接变频器等设备。
五、异常处理及故障排除
5.1 通电无显示 控制器得电后，发出一声提示音。如无提示音请使用万用表检查电源进线端应有 24VDC 电压。如 上述测试正常请与我公司用户服务部门（13839468258）联系。
5.2 燃烧器（或加热组）不工作请观察屏幕显示，燃烧器（或加热组）是否处于运行状态。如屏幕上燃烧器（或加热组）无工作 显示，请观察压力显示是否为高压、温度是否过高、控制器是否不处于运行状态等，因为在这些状态 下控制器将不会启动燃烧器（或加热组）。 如屏幕上燃烧器（或加热组）有工作显示，请使用万用表检查燃烧器（或加热组）控制输出端子 两端是否有 220V 交流电压，如有 220V 交流电压则请与我公司用户服务部门联系并将此情况说明；如 无 220V 交流电压，请检查燃烧器（或加热组）供电回路是否正常或燃烧器本身是否处于保护锁定状态。
5.3 水泵不工作 请观察屏幕显示，水泵是否处于运行状态。如屏幕上水泵无运行显示，请观察水位显示是否为中 水位或高水位、水泵是否处于手动状态、控制器是否处于报警状态等，因为在这些状态下控制器将不 会启动水泵。 如屏幕上水泵有运行显示，请使用万用表检查水泵控制输出端子两端是否有 220V 交流电压，如有220V 交流电压请与我公司用户服务部门联系并将此情况说明；如无 220V 交流电压，请检查水泵供电回 路是否正常。
六、售后服务
当安装、调试、使用等过程中遇到任何问题时，请及时与我公司联系（13839468258），售后服务部门负责解答 咨询并给出解决方案。
南京中嘉自控系统有限公司具备完善的售后服务体系和品质管理系统，严格遵守国家三包规 定，向用户提供本机自出厂之日起因自身产品质量问题 12 个月内实行在厂免费保修，终身提 供免费维护和技术咨询，保修期外若产品损坏只收取成本费。

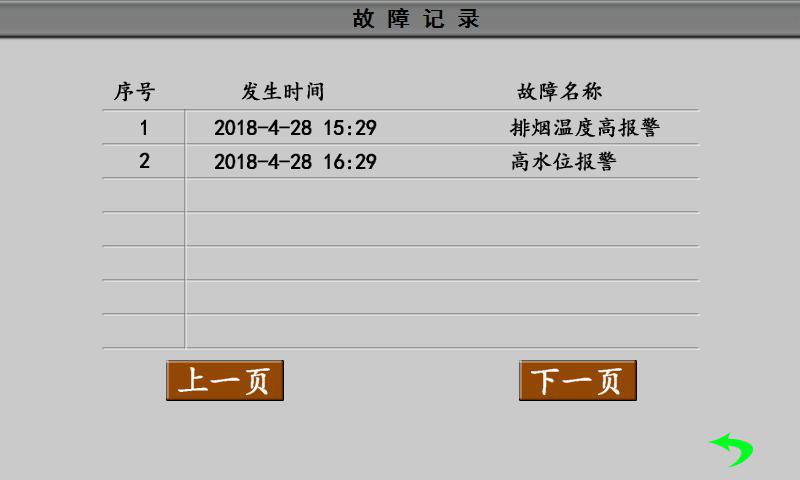

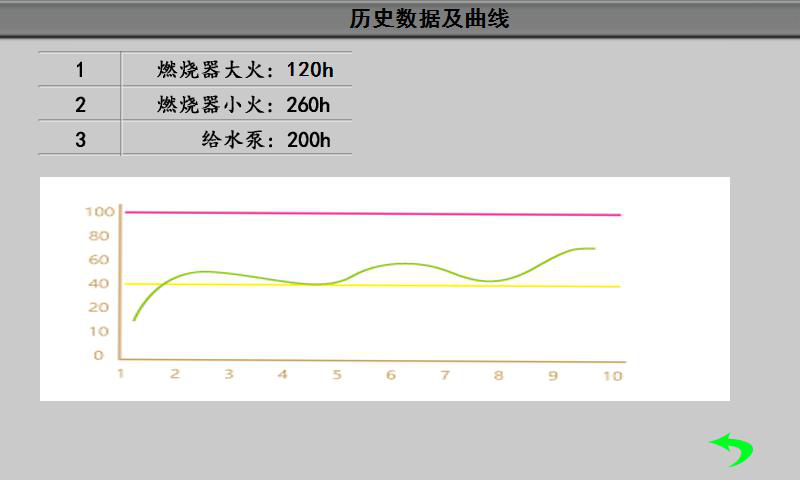

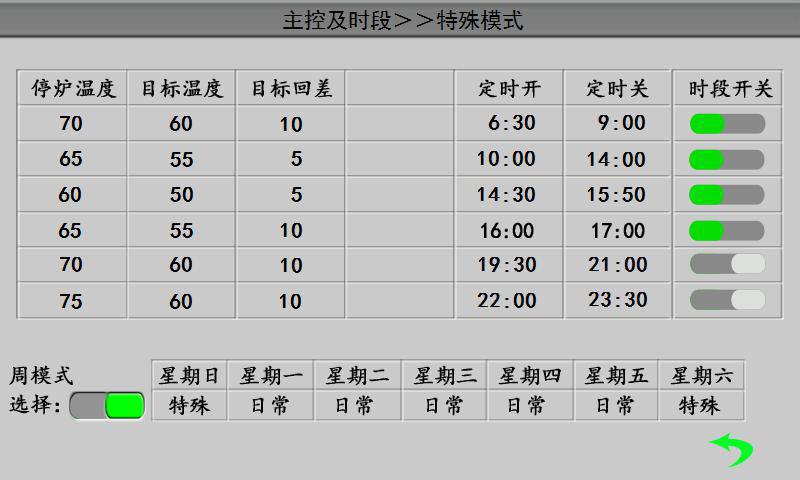

七、运行与控制
这部分内容主要是针对客户购买的具体型号控制器的介绍说明。
